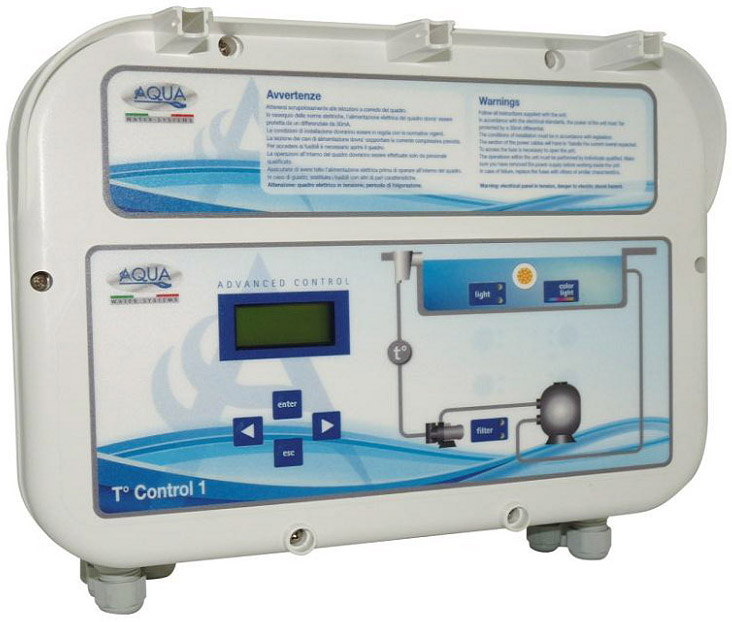

Aqua Quadro Elettrico T-control 1 Con Trasformatore E Contatti Per Controllo Temperatura





Il quadro elettrico T-CONTROL 1 by AQUA è un prodotto innovativo che ti permette di controllare contemporaneamente le diverse funzionalità della piscina con skimmer, utilizzando un solo dispositivo.

A seconda del modello scelto, grazie a T-CONTROL 1 potrai regolare l’illuminazione della piscina, l’accensione e lo spegnimento della filtrazione e il carico elettronico H20, mentre i modelli H gestiscono una seconda pompa per le funzioni dell’idromassaggio e i giochi d’acqua.



Inoltre, T-CONTROL 1 è dotato di uno speciale programma antigelo che si attiva automaticamente quando la temperatura della vasca scende al di sotto dei 3°C e avvia automaticamente la pompa di filtrazione per 3 minuti ogni ora, sia di giorno che di notte, in modo da preservare l’impianto ed evitarne la rottura a causa del ghiaccio.







Caratteristiche tecniche

• Utilizzo: per piscine private con Skimmer

• 3 modalità di controllo: manuale, temporizzata e temperatura

• Accensione e spegnimento della filtrazione

• Accensione e spegnimento dell’illuminazione

• Rilevamento temperatura dell’acqua della piscina tramite Sonda NTC

• Funzione antigelo: al di sotto dei 3°C parte l’avvio automatico della pompa di filtrazione per 3 minuti ogni ora (giorno e notte)

• Versione monofase: 230 V

• Potenza massima pompa: 2,20 Kw

• Imballo: 350x300x160 mm

• Peso: 4,00 kg







Versioni T-CONTROL 1



		TCONTROL 1 100100832	TCONTROL 1H 100100830	TCONTROL 1LR 100100836	TCONTROL 1LRH 100100837
Contatto 1	Illuminazione	o	o	o	o
Contatto 2	Rete principale	o	o	o	o
Contatto 3	Pompa filtrazione	o	o	o	o
Contatto 4	Pompa idromassaggio	o	o	o	o
Contatto 5	Trasformatore elettrovalvola	o	o	o	o
Contatto 6	Sonda di temperatura	o	o	o	o
Contatto 7	Pulsante piezoelettrico	o	o	o	o
Contatto 8	Regolatore livello elettronico	o	o	o	o







Esempio configurazione impianto piscina con T-CONTROL 1LRH

(Lo schema illustra una configurazione di un impianto piscina con T-CONTROL 1LRH. Tutti i componenti indicati non sono inclusi e sono acquistabili separatamente)



1. ​Illuminazione

2. Rete Principale 220 /230 VAC

3. Pompa di Filtrazione Max 2.20 KW – MONO

4. Pompa Idromassaggio Max 2.20 KW – MONO

5. Trasformatore 24 VAC + Elettrovalvola

6. Sonda di Temperatura mod. NTC

7. Pulsante Piezoelettrico

8. Regolatore di Livello Elettronico

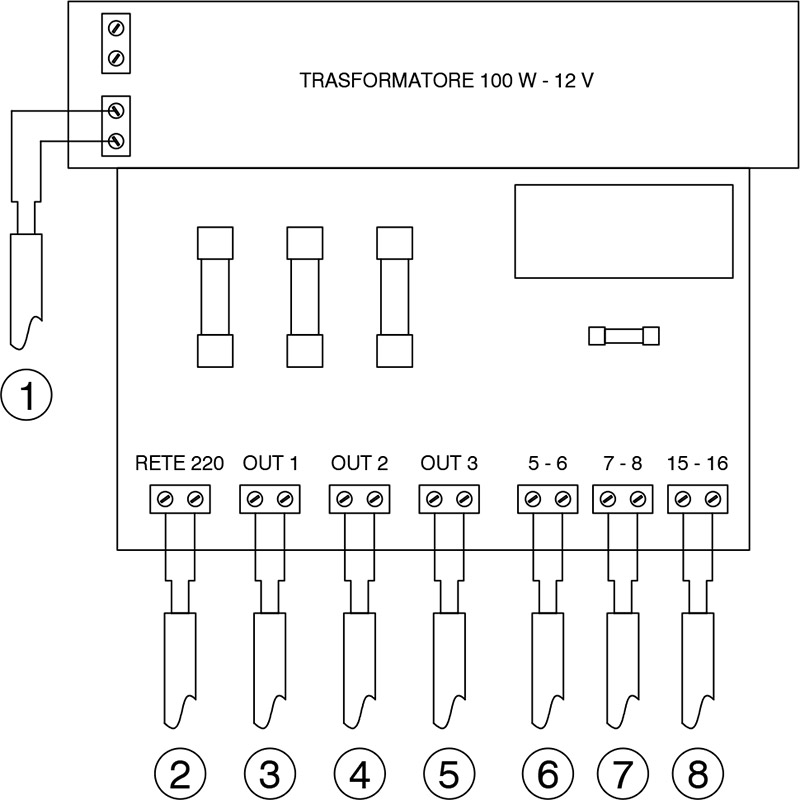

Dettagli morsetti T-CONTROL 1



1. Morsetto TRASFORMATORE (presente in tutte le versioni di T-CONTROL 1)

2. Morsetto “ RETE 220” (presente in tutte le versioni di T-CONTROL 1)

3. Morsetto “OUT 1” (presente in tutte le versioni di T-CONTROL 1)

4. Morsetto “OUT 2” (presente solo nelle versioni di T-CONTROL 1H e 1LRH)

5. Morsetto “OUT 3” (presente solo nelle versioni di T-CONTROL 1H e 1LRH)

6. Morsetto “5 – 6” (presente solo nelle versioni di T-CONTROL 1LR e 1LRH)

7. Morsetto “7 – 8” (presente solo nelle versioni di T-CONTROL 1H e 1LRH)

8. Morsetto “15 – 16” (presente solo nelle versioni di T-CONTROL 1LR e 1LRH)







Manuali

Manuale d’Uso T-CONTROL 1: 100100832



Manuale d’Uso T-CONTROL 1H: 100100830



Manuale d’Uso T-CONTROL 1LR: 100100836



Manuale d’Uso T-CONTROL 1LRH: 100100837







Garanzia

2 anni
