Piscina Interrata OLIVIA 1100 – 11,00 X 5,00 X H 1,50 M





La piscina interrata OLIVIA è la scelta perfetta per il divertimento e il relax di tutta la famiglia e per tenersi in forma.

La struttura, in lamiera d’acciaio da 0,70 mm, è realizzata utilizzando un particolare processo, che combina insieme più strati di protezione, per garantire una resistenza e durata nel tempo.

Disponibile nel kit easy o nel kit pro, entrambi completi di tutto il necessario per l’installazione e la messa in funzione.



Vantaggi piscina Olivia

• Lamiera d’acciaio di ottima qualità grazie allo spessore di 0,70 mm per garantirne una lunga durata nel tempo

• Struttura pensata per un’installazione semplice e veloce fai da te, che possa essere effettuata direttamente dal cliente finale

• Filtro e pompa di produzione made in Italy per garantire un’efficace e allo stesso tempo rapida filtrazione di tutta la piscina

• Filtrazione tramite Fibalon^®, il miglior materiale filtrante in commercio, frutto della tecnologia tedesca, leggero e comodo da usare, che riesce a trattenere sporco e impurità fino a 10 micron

• Il rivestimento interno in liner presaldato a sacco, realizzato come da forma e dimensioni della piscina per una pratica installazione

• Kit di messa a terra per la completa sicurezza dell’impianto

• Ogni componente viene studiato e testato per soddisfare tutti gli standard qualitativi più elevati







Caratteristiche

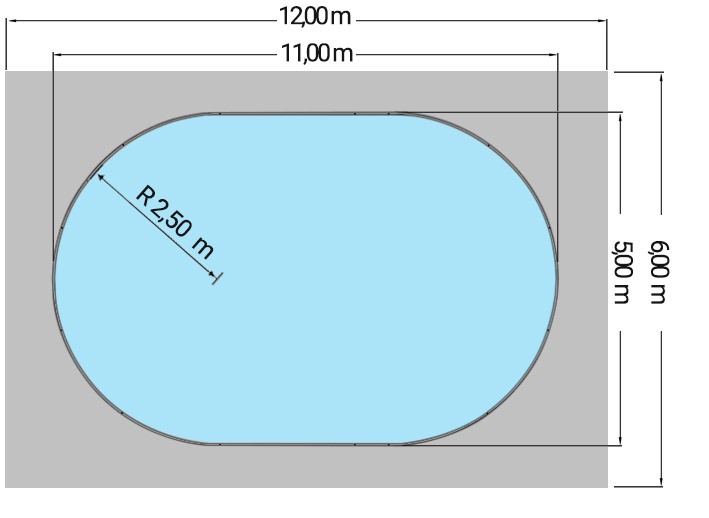

• Specchio dell’acqua: 11,00 x 5,00 m

• Spazio necessario per la posa: 12,00 x 6,00 m

• Altezza struttura: 1,50 m

• Altezza acqua: 1,35 m

• Capacità: 77,00 m³













Struttura della piscina: lamiera d’acciaio zincato a caldo

La piscina interrata Olivia, grazie alla sua struttura ovale, è facile da installare e si adatta a qualsiasi tipo di ambiente.

La struttura in lamiera d’acciaio zincato a caldo da 0,70 mm, è composta da un doppio strato di protezione, che rende la piscina molto più resistente e duratura nel tempo.

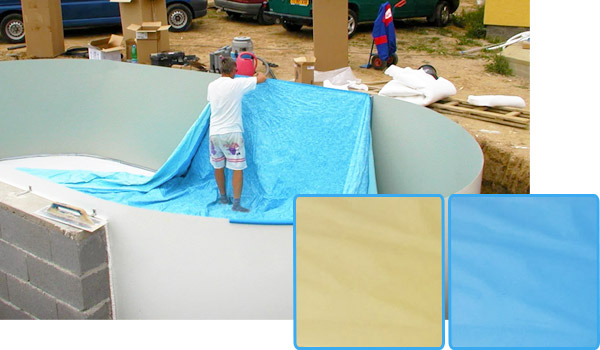

Rivestimento a sacco presaldato 0,80 mm di colore blu o sabbia

Liner presaldato a sacco già sagomato come da forma e dimensioni della piscina, particolarmente elastico e robusto, stabilizzato contro l’azione decolorante dei raggi UV.

Questo tipo di liner può essere installato in modo rapido anche da parte del cliente finale, senza doversi per forza rivolgere ad un installatore professionista.







Profilo superiore e inferiore in PVC​

Piscina fornita con profilo superiore dotato sia di attacco P1 che attacco P3 per l’installazione del rivestimento interno.
L’aggancio P1 è necessario al momento dell’installazione della piscina, in quanto il liner incluso nel kit non è dotato di predisposizione per l’attacco P3.
Nel caso invece sia necessario in futuro effettuare una sostituzione del liner, sarà sufficiente usufruire della predisposizione di aggancio P3 ed evitare così di dover rimuovere il profilo ed eventuale bordo perimetrale se presente.
Il profilo inferiore agevola invece l’installazione del rivestimento interno creando un appoggio tra la struttura della piscina e la pavimentazione.





Vantaggi

• Imbattibile rapporto qualità prezzo pur mantenendo una eccezionale durata

• Conformità CE (il prodotto soddisfa i requisiti essenziali previsti per la categoria e per l’impiego previsto)

• Piscina e liner made in Europe

• Struttura in acciaio zincato a caldo resistente nel tempo

• Possibilità di installazione “fai da te”

• Installazione e collaudo veloce in circa 2 giorni

• Liner interno presaldato a sacco in PVC come da forma e dimensioni della piscina, elastico e ultra robusto

• Profili inferiori e superiori in PVC estremamente stabili e compatti

• Profilo superiore dotato sia di aggancio Hung per poter effettuare la sostituzione del liner senza dover rimuovere il bordo perimetrale

• Predisposizioni per lo skimmer e la bocchetta di mandata già pretagliate sulla struttura

• Adatta a qualunque terreno stabilizzato, necessitando solamente di una platea in cemento armato

• Kit di messa a terra per un’installazione in completa sicurezza dell’impianto

• Garanzia di 7 anni sulla struttura

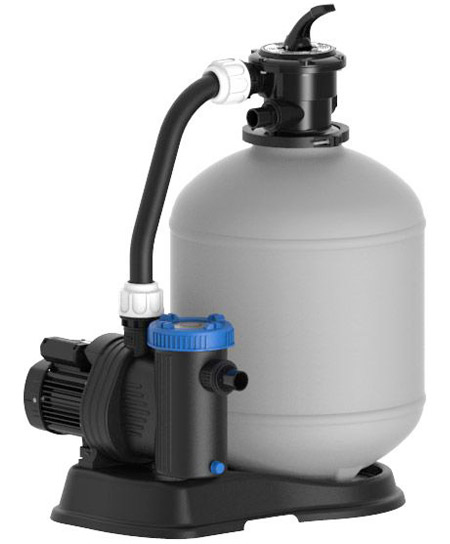

Filtro monoblocco a sabbia made in Italy BWT SHOTT

Incluso nei kit BASE

Il filtro monoblocco SHOTT solido ed affidabile si contraddistingue per il suo design compatto.
E’ realizzato in HDPE di qualità ed offre elevate prestazioni, mantenendo al contempo bassi i costi di utilizzo.
Inoltre l’avvio è molto semplice grazie alla comoda presa shuko standard: CEE 7/7 Water Proof

Caratteristiche tecniche:
– Gruppo filtrante a sabbia monoblocco adatto per la filtrazione di acqua dolce o salata di piscine residenziali
– Camera filtro realizzata in HDPE
– Diffusore a candelette con 6 elementi
– Cavo H05RN-F 3×1 [mm²] lungo 5 metri
– Spina Europea Shuko, standard CEE 7/7 Water Proof
– Classe di isolamento elettrico: I
– Grado di protezione: IPX5
– Temperatura acqua minima: 4 °C
– Temperatura acqua massima: 35 °C
– Granulometria sabbia: 0.4÷0.8 mm (non inclusa)



Certificazioni pompa filtrante

EN 60335-1, EN 60335-2-41, EN 62233 EN 55014-1, EN 55014-2, EN 61000-3-2, 61000- 3-3

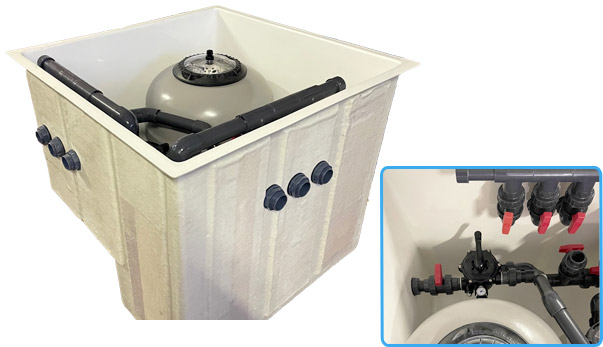

Locale tecnico preassemblato

Incluso nel kit PRO

Il locale tecnico preassemblato MINI è una soluzione pratica e compatta per la filtrazione della piscina.
I componenti al suo interno arrivano già installati e collaudati, così da semplificarne il collegamento in cantiere.
Tale soluzione permette di ridurre i tempi e i costi di installazione.

La struttura del locale è in vetroresina, un materiale altamente resistente, ideale per questo tipo di utilizzo.
Il coperchio con superficie antiscivolo è facilmente rimovibile per permettere l’accesso all’impianto e la manutenzione.
Materiale filtrante non incluso.



Componenti del locale

Locale tecnico in vetroresina completo di coperchio con superficie antiscivolo.

Filtro a sabbia realizzato in polietilene ad alta intensità
– Diametro filtro: Ø 610 mm
– Valvola a 6 vie
– Capacità sabbia: 125 kg

Elettropompa centrifuga autoadescante per il ricircolo e filtraggio di acqua con prefiltro incorporato.
– Potenza nominale: 1,00 HP / 0,75 kW
– Monofase
– Frequenza: 50 Hz
– Voltaggio: 230 V
– Prevalenza: 10 m
– Portata: 16 mc/h

Kit di collegamento per il corretto funzionamento dell’impianto.
– Predisposizione by-pass
– N°2 aspirazioni Ø 50 mm
– N°2 mandate Ø 50 mm
– Valvole a sfera, bocchettoni e tubo rigido

Quadro elettrico piscina a skimmer per 1 pompa Monofase 0,5 – 1,0 hp / Trifase 2,0 – 3,0 hp









Kit di messa a terra

Per un’installazione a regola d’arte e per la completa sicurezza dell’impianto è incluso il sistema di messa a terra.
Il kit è composto da una presa a staffa con relativo elettrodo, che permette di evacuare qualsiasi corrente elettrica residua che possa deteriorare i componenti interni della piscina.
I componenti del kit non vengono forniti già montati, ma andranno installati sul posto.









Materiale filtrante: FIBALON^®

Materiale di filtrazione rivoluzionario per la purificazione dell’acqua in piscina: un insieme di fibre piene e cave di polimeri trattati e con all’interno del vetro fosfato di argento, potente biocida che agisce contro la moltiplicazione dei micro organismi.
La forma a “batuffolo” di peso e volume ridotti possiede un’alta densità e superficie di filtrazione.
La leggerezza e la struttura a pori aperti di FIBALON^® garantisce una grande capacità di assorbimento a bassa pressione: 1 kg di FIBALON^® assorbe fino a 74 kg di sporcizia.
350 gr di palline sfuse sostituiscono 25 kg di sabbia.

Vantaggi

• Fibre certificate

• Risparmio energetico e taglio agli sprechi d’acqua

• L’argento legato alle fibre di polimero evita la formazione di biofilm

• Superficie non omogenea per una migliore filtrazione: le particelle di sporco restano intrappolate all’interno delle fibre di FIBALON^®

• FIBALON^® si può risciacquare con un controlavaggio durante la stagione estiva, mentre in inverno si può svuotare il filtro, sciacquare il FIBALON^® e riporlo in un luogo asciutto per poi riutilizzarlo la stagione successiva

• Si può utilizzare in ogni situazione (piscine, industria, acquari, spa)

• Tenendo il valore del pH a 6.8 si può diminuire la quantità di chimici utilizzati per il mantenimento dell’acqua

• Si può gettare nell’indifferenziata come un normale rifiuto, senza costi aggiuntivi di smaltimento

Per consultare la scheda prodotto del FIBALON^® visita la scheda dedicata:  GIALLO

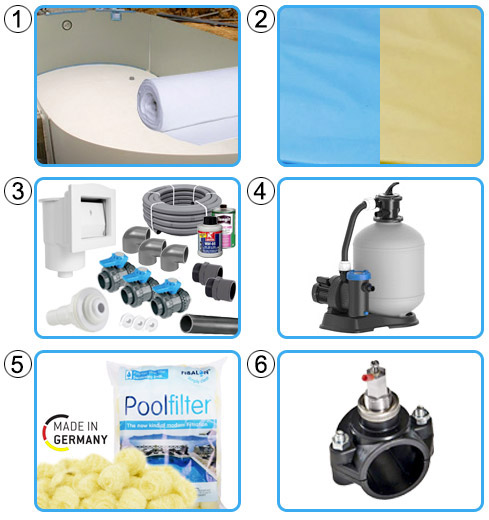

Kit piscina EASY

Elenco indicativo del materiale contenuto nel kit

1) Kit Struttura piscina
– lamiera d’acciaio zincato 0,70 mm
– feltro di protezione

2) Rivestimento interno in liner presaldato a sacco spessore 0,80 mm colore BLU o SABBIA
– liner presaldato realizzato direttamente con la forma e le dimensioni della piscina
– kit di riparazione liner

3) Kit Circolazione
– n.2 skimmer
– n.2 bocchette di mandata in ABS a parete
– 50 m di tubazione Flexfit da interro Ø 50
– raccorderia varia, teflon, colla e detergente per colla

4) Gruppo filtrante a sabbia monoblocco PPF85/19000WP da 15 m³/h con valvola dall’alto
– filtro Ø 646 mm da 15 mc/h con valvola selettrice manuale dall’alto
– pompa di circolazione  0,75 kW/1,00 hp completa di pre-filtro

5) Materiale filtrante
– n. 7 sacchi di Fibalon® giallo 10 micron

6) Kit di messa a terra
– n.1 elettrodo per la raccolta di correnti vaganti
– n.1 presa a staffa per il montaggio

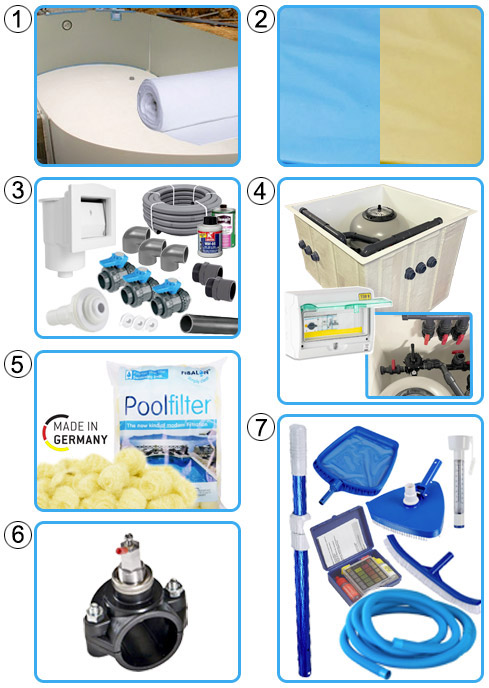

Kit piscina PRO

Elenco indicativo del materiale contenuto nel kit

1) Kit Struttura piscina
– lamiera d’acciaio zincato 0,70 mm
– feltro di protezione

2) Rivestimento interno in liner presaldato a sacco spessore 0,80 mm colore BLU o SABBIA
– liner presaldato realizzato direttamente con la forma e le dimensioni della piscina
– kit di riparazione liner

3) Kit Circolazione
– n.2 skimmer
– n.2 bocchette di mandata in ABS a parete
– 50 m di tubazione Flexfit da interro Ø 50
– raccorderia varia, teflon, colla e detergente per colla

4) Locale tecnico preassemblato Made in Italy
– impianto di filtrazione da 15 m³/h con pompa 0,75 kW/1,00 hp e filtro Ø 610 mm con valvola top dall’alto
Dimensioni locale tecnico in polietilene: 108 x 108 x h 90 cm
con  quadro elettrico piscina a skimmer per 1 pompa Monofase 0,5 – 1,0 hp / Trifase 2,0 – 3,0 hp

5) Materiale filtrante
– n. 7 sacchi di Fibalon® giallo 10 micron

6) Kit di messa a terra
– n.1 elettrodo per la raccolta di correnti vaganti
– n.1 presa a staffa per il montaggio

7) Kit di Pulizia
– retino, spazzolone, scopa triangolare, termometro, tubo galleggiante Ø 38 mm, asta telescopica in alluminio, pool tester.









Accesso in piscina: scalette in acciaio

#1 / SCALETTA standard in acciaio INOX AISI 304L a 4 gradini per piscine interrate con altezza minima 1,30 m.

#2 / SCALETTA standard in acciaio INOX AISI 316L a 4 gradini per piscine interrate con altezza minima 1,30 m necessaria in caso di sterilizzatore al sale oppure piscina costruita vicino al mare



Illuminazione

#3 / Kit illuminazione a LUCE LED BIANCA composto da: n.1 faro LED per bocchetta piscina Ø 297 mm a luce bianca da 1890 Lumen – 18 W per rivestimenti interni in liner PVC, n.1 bocchetta per piscina senza sfera orientabile, kit di derivazione faro. Trasformatore non incluso.

#4 / Kit illuminazione a LED LUCE RGB composto da: n.1 faro LED per bocchetta piscina Ø 297 mm RGB da 780 Lumen – 18 W per rivestimenti interni in liner PVC, n.1 bocchetta per piscina senza sfera orientabile, kit di derivazione faro, telecomando. Trasformatore non incluso.



Sistemi di trattamento acqua e gestione piscina

#5 / Kit STERILIZZATORE, AQUA SALT EVO, per il trattamento al sale e regolazione automatica del pH con sensore di flusso, regolatore pH e cella elettrolitica che produce cloro dal sale comune disciolto in acqua. Kit composto da: centralina Aqua Salt Evo con pompa dosatrice per il controllo e la regolazione del pH, cella elettrolitica per sterilizzatore, kit by-pass per il collegamento. Con Aqua Salt Evo non è necessario installare la centralina per il trattamento di cloro e pH.

#6 / Centralina per TRATTAMENTO AUTOMATICO CLORO E PH con strumento di misurazione e regolazione dei valori pH e redox dotata di display con controlli digitali. Completa di kit e accessori per una corretta installazione. Con questa centralina non è necessario installare lo sterilizzatore al sale.



ICO è un sistema automatico per rilevare i valori del REDOX, del PH, della quantità di sale e della temperatura della vostra piscina.
Funziona con batterie ricaricabili che hanno una durata di circa 6 mesi. Il sistema si collega via WI-FI o Bluetooth a smartphone e tablet.

Il menù è a più livelli, a seconda di chi accede: il primo, con i valori principali e i consigli per avere l’acqua della piscina sempre in ordine è dedicato principalmente al cliente finale mentre il secondo, con lo storico dei dati, gli allarmi e la geolocalizzazione delle varie installazioni è per il manutentore, che può così prevenire eventuali problemi che possono accadere.

Grazie a ICO, sarà possibile ridurre il consumo di prodotti chimici e avere l’acqua della piscina più gradevole e meno aggressiva per la pelle dei vostri bambini.

Caratteristiche tecniche:
Numero di sensori: 3 Plug & Play + 1 per il controllo temperatura
Compatibile con coperture a tapparella: si
Dimensioni prodotto: 15 x 11 x 11 cm, peso: 700 gr
Tecnologia WI-FI: si, Bluetooth: si (versione 4.0 e successive)
Alimentazione: a batterie 5 V ricaricabili tramite Cavo USB (incluso), durata autonomia batteria: 6 mesi circa (1 stagione di utilizzo)
Grado di Protezione: IP68



Bordo per piscina Made in Italy JADIS dal design essenziale ed elegante per uno splendido effetto naturale della pavimentazione.
JADIS è realizzato in pietra ricostruita, caratteristica distintiva che lo rende un prodotto d’alta qualità. I coloranti utilizzati sono naturali.
Ogni pezzo viene realizzato artigianalmente e questo conferisce al bordo caratteristiche estetiche e prestazionali uniche, inoltre il particolare motivo sulla superficie lo fa apparire rustico e raffinato al tempo stesso. Per adattarsi con precisione al perimetro della piscina i bordi dovranno essere sagomati in opera a cura del posatore.
La linea JADIS comprende anche piastrelle per pavimentazione, per realizzare il solarium o la pavimentazione intorno alla piscina. Per maggiori informazioni clicca QUI.

VANTAGGI
– Prodotto artigianale Made in Italy
​- Realizzato con materiali naturali, non contiene resine di alcun tipo.
– Atermici: grazie alla loro composizione e alla colorazione, questi bordi hanno una bassa conducibilità termica che evitano scottature ai piedi
– Antiscivolo: di classificazione “C” grazie alla superficie granulosa che attenua lo scivolamento

Il bordo Jadis è disponibile nei colori BIANCO, GRIGIO, SABBIA e ROSA PROVENZA.









Installazione

Questa piscina può essere installata in 2 modi diversi: interrata e seminterrata, l’area intorno alla parte interrata deve essere sempre riempita di calcestruzzo magro.
Per questa piscina la parte interrata deve essere almeno di 2/3 dell’altezza totale.
Come sottofondo è necessario realizzare una soletta in calcestruzzo armato (posata su uno strato inferiore in ghiaia), in più sono necessari due muretti di sostegno sui lati più lunghi collegati alla soletta mediante un’armatura in acciaio.





Fasi

1. Scavo
Deve essere minimo 35/50 cm più grande della sagoma della piscina, con una profondità che deve essere la somma della profondità della vasca, dello strato di ghiaia
drenante.

2. Soletta
In calcestruzzo RCK 250 deve essere di minimo 30 cm più grande della sagoma della piscina, con uno spessore di almeno 10-15 cm e armata con rete elettrosaldata Ø mm 8, cm 20×20. La superficie deve essere lisciata con sabbia fine.
La soletta va posata su uno strato di ghiaia drenante di minimo 5 cm.

3. Muretto di contenimento
Con blocchi forati costruire un muretto di contenimento per ogni lato lungo della piscina. I due muretti paralleli dovranno essere armati con tondini in ferro Ø mm 8 ogni cm 50 e fissati ai richiami in ferro sulla soletta.

4. Struttura
Posare le guide inferiori a terra incastrandole l’una all’altra fino ad ottenere l’intera sagoma della piscina. Srotolare la parete di metallo, inserirla nelle guide inferiori e chiuderla con l’asta in dotazione poi fissare lo skimmer e la bocchetta nei fori già presenti.
Incastrare le guide superiori lungo tutto il perimetro della piscina, inserire il rivestimento nell’appostia sede dentro le guide superiori.

5. Posa del liner
Semplice e veloce installazione del liner. Viene consegnato già presaldato, su misura a seconda delle dimensioni della piscina.

6. Riempimento
Si consiglia il riempimento della piscina con acqua di rete.

7. Magrone e Isolamento
Sulle parti raggiate della piscina riempire l’intercapdeine fra scavo e parete (min. 25 cm) con magrone.
Questa fase deve assolutamente avvenire a piscina piena per 4/5.
Si consiglia l’inserimento di materiale isolante (polistirolo, poliuretano) con spessore 3-4 cm tra vasca e magrone-muretto.









Video indicativo di montaggio

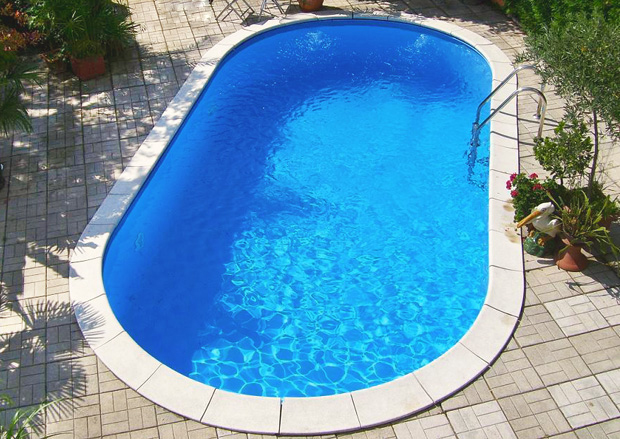

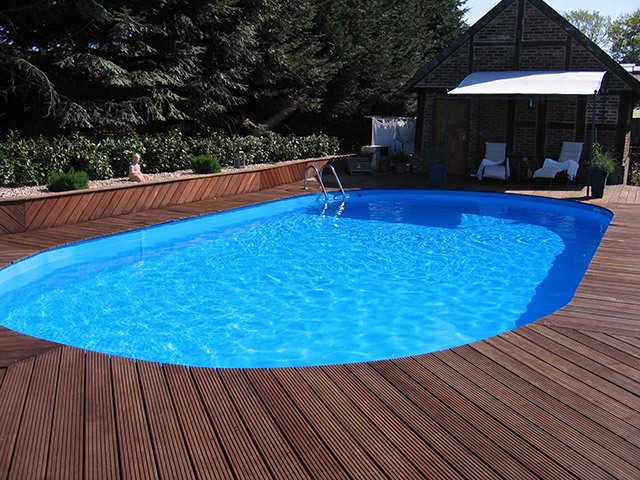

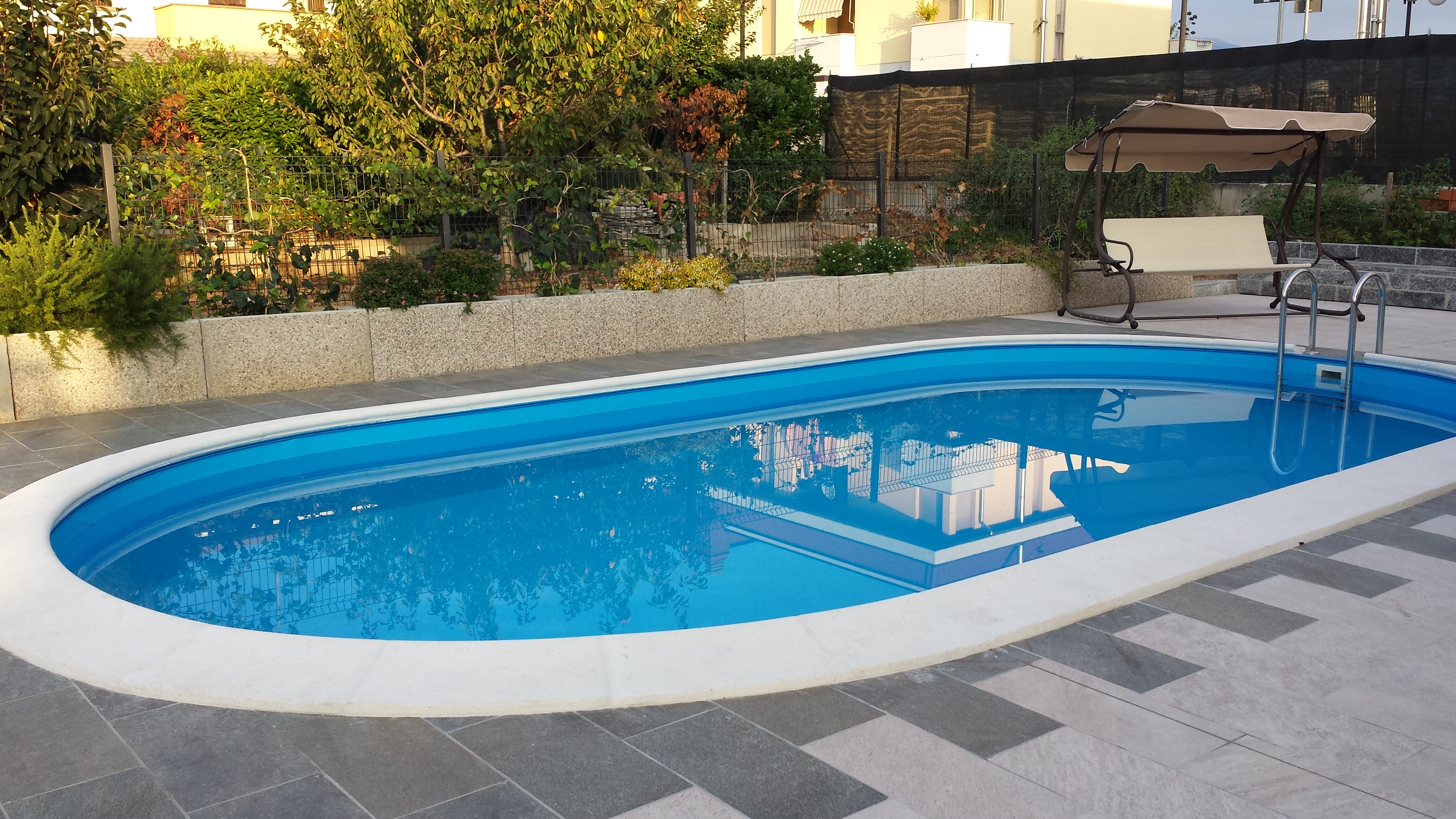

Alcune realizzazioni

Fotografie al solo scopo illustrativo









Montaggio e collaudo in tutta Italia

BSVillage Piscine, su richiesta ti può segnalare uno o più nominativi di installatori che operano nella tua zona.

Per informazioni e contatti compila il modulo in fondo a questa pagina oppure chiamaci al numero 0522/1536417.



Installazione “fai da te”

Kit piscina ideale per installazioni fai da te, direttamente dall’utente finale, per chi ha buona esperienza e manualità nell’impiantistica e preferibilmente nell’installazione di piscine di questo tipo, e possibilità di effettuare piccoli interventi nonché reperire eventuale minuteria necessaria.







Garanzia

• Struttura
  garanzia degressiva di 7 anni

• Rivestimento interno
  garanzia di 2 anni contro difetti di fabbricazione

• Altri componenti
  Garanzia totale di 2 anni su tutti i componenti con sostituzione del pezzo previa comunicazione scritta con foto e/o video del componente difettoso.
  Sostituzione con pezzo originale o similare/compatibile di identiche qualità e caratteristiche tecniche di funzionamento. La mano d’opera di posa/sostituzione è esclusa dalla garanzia.
