Ricambi Pulitore Piscina Maytronics Dolphin Diagnostic 2001
Richiesta Prezzo & Disponibilità Ricambi:
Individua il ricambio che ti occorre ed inviaci la richiesta
tramite il tasto RICHEDI INFO o inviaci una e-mail
all’ indirizzo [email protected] indicando il
numero o codice del ricambio e la quantità desiderata.

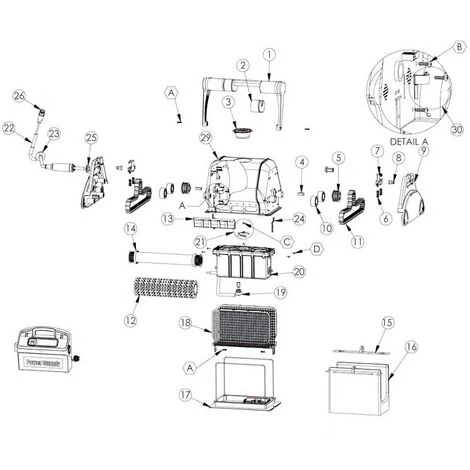

1 – Gruppo trasporto 2001 (9995682)
2 – Galleggiante gruppo trasporto giallo (9995741)
3 – Coprigirante gialla (9995070)
4 – Riporto esagonale metallico puleggia (3865005)
5 – Puleggia per cinghietta – nuova versione 2008 (3883645)
6 – Molla del pulsante di bloccaggio (3917031)
7 – Pulsante di bloccaggio giallo (9985060)
8 – Perno gruppo trasporto (9985065)
9 – Carter turchese (9985082)
10 – Disco guida (3884997)
11 – Cingolo giallo – nuova versione 2008 (9985007)
11(01) – Cingolo giallo – vecchia versione (9985050)
12 – Spazzola pvc magenta Diagnostic (6101604)
12(01) – Spazzola comb. magenta Diagnostic (6101640)
12(02) – Anello kanebo per spazzola combinata (6101611)
12(03) – Spazzola Kanebo 315mm per Diagnostic (6101610)
13 – Membrana di non ritorno Diagnostic grigia (9985280)
14 – Gruppo cilindro diag. per cingolo nuova versione (99955953-ASSY)
14(01) – Disco per cilindro – nuova versione 2008 (3884073)
14(02) – Cilindro rotante DIAG. nuova versione 2008 (6101911)
14(03) – Anello per spazzola (3885000)
15 – Fermaglio sacco filtro (9981430)
16 – Sacco filtro sgrossatore (9995431)
16(01) – Sacco filtro (9995430)
16(02) – Sacco filtro 70 micron (99954308-ASSY)
17 – Gruppo coperchio inferiore 2005 STANDARD (9995550)
18 – Griglia filtro (6203703)
19 – Set connessione cavo 3 poli AC/DC (9991279)
20 – Box motore Diagnostic DC 3 h
21 – Girante + vite DC – nuovo modello (9995269)
22 – Cavo autogalleggiante 18m DIAG (9995851-ASSY)
22(01) – Cavo autogalleggiante 18 m Diag. con snodo (9995861-ASSY)
22(02) – Termorestringente per cavo autogallegiante (9991753)
23 – Galleggiante cpl blu per cavo (99960081)
23A – Spezzone cavo 1,2 m DIAG con puntali snodo (9995793)
24 – Clip chiusura sacco filtro (3965030)
25 – Carter turchese con fermaguaina (9995060)
26 – Spina Amphenol (5000009)
29 – Carenatura 2001 (9995189)
30 – Ferma cavo carenatura 2010 (9991069-ASSY)
A – Vite fissaggio griglia a carenatura KA 50×20 (3379720)
B – Vite per carenatura KA 50×16 (3379616)
E – Vite M4x14 (3154414)
F – Vite per piattina 3×12 (3379212)
– Trasformatore di Alimentazione (9995670-ASSY)
– Cavo Elettrico Corto trasformatore (5898411LF)
– Carrello di Trasporto (9996089-ASSY)
– Kit locomozione DIAG. cingolo giallo – nuova versione 2008 (9993198-PI)
