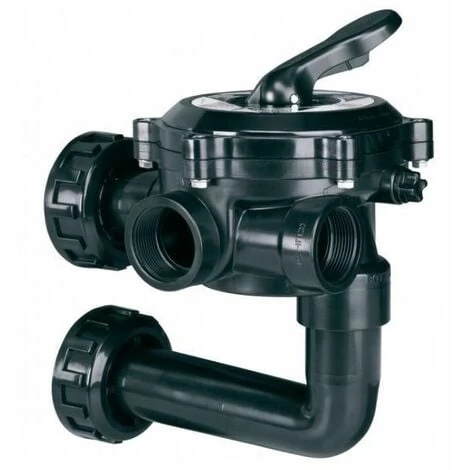

Valvola Selettrice Laterale Da 1,5 Con Attacco Al Filtro

La valvola selettrice incorpora come sua principale innovazione, dimensioni ridotte grazie al design a livello singolo (rispetto ai soliti due livelli nelle valvole selettrici).

La valvola selettrice incorpora come sua principale innovazione, dimensioni ridotte grazie al design a livello singolo (rispetto ai soliti due livelli nelle valvole selettrici). Queste dimensioni ridotte lo rendono particolarmente adatto per quelle applicazioni dove lo spazio è limitato, come cabine o monoblocchi, dove il maggiore utilizzo del modello Top è notevole.

Caratteristiche

• L’applicazione con valvola piatta è consigliata per filtri fino a 550 mm di diametro o con livelli di perdita di carico comparabili.
• Consente di svolgere le stesse funzioni di una valvola convenzionale: filtrazione, lavaggio, risciacquo, svuotamento, ricircolo e chiusura.
• 6 posizioni di lavoro.
• Pressione massima di esercizio 2,5 kg/cm2.
• Corpo, coperchio e maniglia in AISI-316.
• Il design del distributore evita possibili intasamenti causati da sabbia, sporco, ecc.
• Massima resistenza meccanica e alla corrosione.

Facilità

Avvitare il manicotto (1) alla valvola selettrice nell’apertura contrassegnata TOP, posizionando la guarnizione piana inferiore (3) e inserendo il dado (2) secondo la figura 1.

Fissare la valvola all’uscita superiore del filtro, avvitando delicatamente il dado (2), in modo che la valvola possa ruotare sull’asse del dado come in figura 2.

Procedere all’allineamento della valvola sulle uscite del filtro montando il gomito (5) e il dado (6) come in figura 3.

Avvitare delicatamente il dado (6) e serrare saldamente il dado (2) secondo la figura 4.

Dimensione
